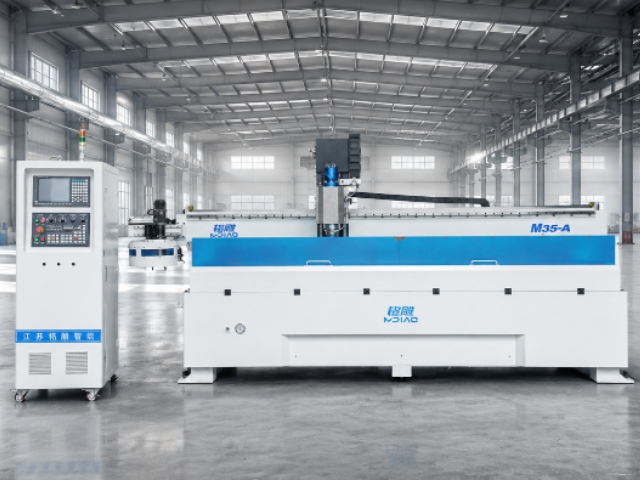

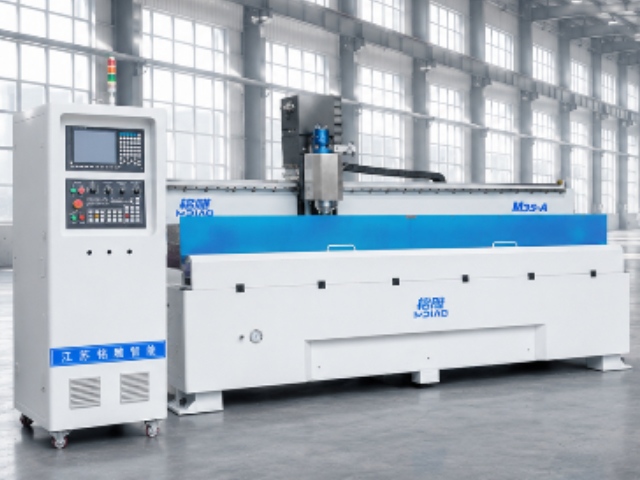

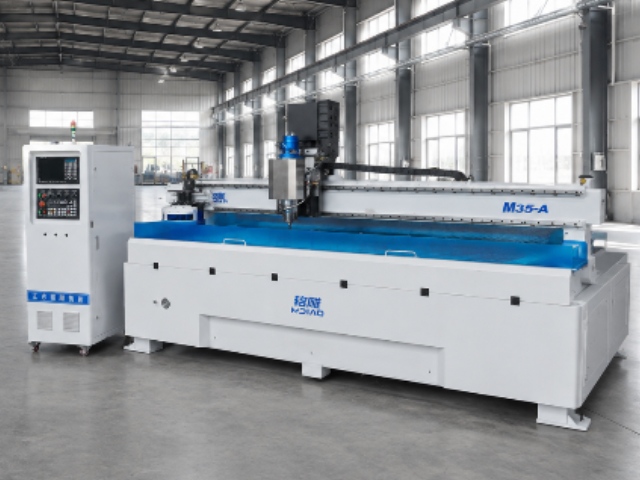

Centro de mecanizado de materiales compuestos M35-A con cambiador automático de herramientas
Centro de mecanizado de materiales compuestos M35-A con cambiador automático de herramientas – Estructura de alta rigidez y mecanizado de baja vibración:

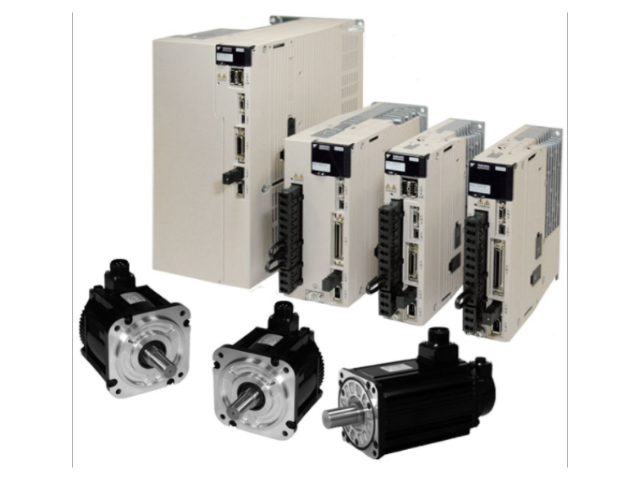

Gracias a su estructura de pórtico de alta rigidez, combinada con guías lineales de precisión y un sistema de servoaccionamiento, la máquina mantiene una vibración mínima incluso durante operaciones de alimentación a alta velocidad. Esto es fundamental para evitar la delaminación, el desgarro y la formación de rebabas de la fibra de carbono, garantizando bordes de corte lisos y paredes de orificios limpias, a la vez que reduce la necesidad de procesos de acabado posteriores.
Número de artículo :
M35-APedido (cantidad mínima de pedido) :
1Origen del producto :
Nanjing, Jiangsu Province, ChinaPlazo de entrega :
30thPeso :
4500KGCentro de mecanizado de materiales compuestos M35-A con cambiador automático de herramientas. Introducción detallada.
Sistemas especializados de eliminación de polvo y sujeción por vacío.
El procesamiento de materiales compuestos genera cantidades significativas de polvo conductor que los equipos estándar tienen dificultades para manejar. Los modelos especializados incorporan mesas de sujeción por vacío de alta potencia y sistemas de extracción de polvo de alta presión negativa; estos sujetan de forma segura piezas de trabajo de paredes delgadas y con estructura de panal, capturando eficazmente el polvo e impidiendo que entre en las guías y los sistemas eléctricos, lo que garantiza la durabilidad del equipo y la seguridad en el taller.
Amplia aplicabilidad en la industria
Desde la industria aeroespacial, el transporte ferroviario y la ingeniería naval hasta los vehículos de energías renovables y los muros cortina arquitectónicos, los centros de mecanizado CNC para materiales compuestos ofrecen soluciones de mecanizado estables y de alta eficiencia, lo que ayuda a los clientes a mejorar los índices de rendimiento, acortar los plazos de entrega y reducir los costes generales.
Herramientas y soluciones de husillos para materiales compuestos
Los husillos motorizados de alta velocidad, combinados con herramientas recubiertas de diamante, permiten reducir eficazmente las fuerzas de corte y el desgaste de las herramientas. Las fresas de compresión son ideales para materiales con estructura de panal, mientras que las brocas especializadas son adecuadas para CFRP, lo que posibilita un taladrado sin delaminación y un ranurado eficiente.

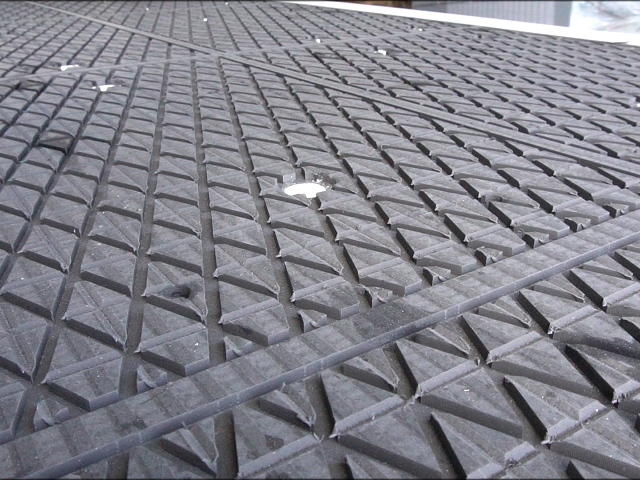

La bancada soldada es más gruesa y toda la máquina está templada y envejecida, por lo que no se deforma fácilmente durante el procesamiento a largo plazo. La encimera está hecha de placas de aluminio de ingeniería de 30 mm de espesor, adsorbidas al vacío. Las placas se adhieren firmemente y no se deslizan durante el procesamiento. El formato de procesamiento es de 2700 × 3300 mm, y admite fácilmente placas de gran tamaño.
Automatización y producción flexible
Los sistemas automáticos de cambio de herramientas, los dispositivos modulares y la carga/descarga robótica opcional permiten que el equipo cambie rápidamente entre piezas de trabajo de diferentes especificaciones, adaptándose a las necesidades tanto de la producción en lotes pequeños y de gran variedad como de la fabricación a gran escala.

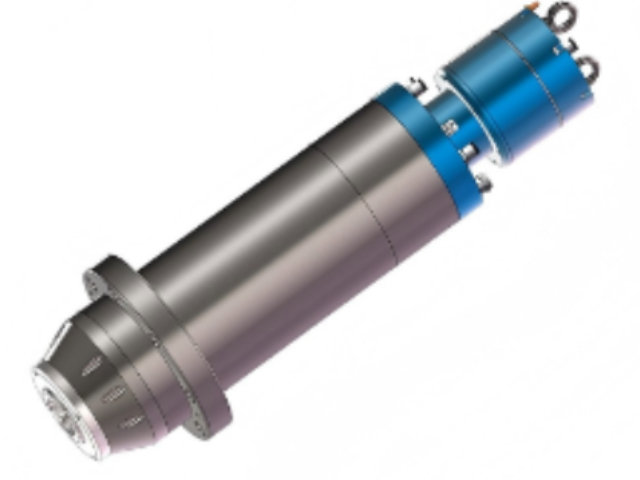

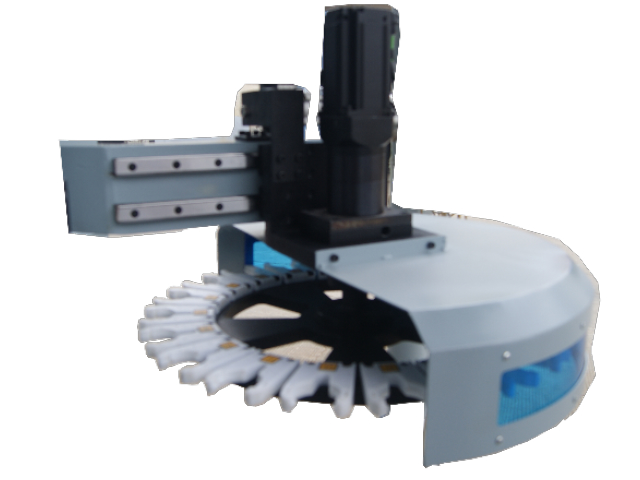

Incorpora un cambiador automático de herramientas rotativas servoaccionado de 8 herramientas y un husillo BT40 refrigerado por agua de 15 kW con una velocidad máxima de 24 000 RPM. Capaz de taladrar, fresar y roscar, esta máquina maneja una amplia gama de procesos de mecanizado complejos. Ya sea que procese plásticos de ingeniería, fibra de vidrio o láminas de fibra de carbono, o fabrique perfiles de aluminio para puertas y ventanas, el sistema admite operaciones personalizadas de fresado, taladrado y roscado.
Especificaciones técnicas
| Potencia del husillo | 15KW*1 |
| Velocidad del husillo | 0-24000 rpm |
| Velocidad de funcionamiento | 12-25 metros por minuto |
| Velocidad de desplazamiento rápida | 80 m/min |
| Dimensión de procesamiento | 2700 × 3300 × 250 mm |
| Dimensiones de la máquina | Aprox. 3200 x 3600 x 1800 mm |
| Voltaje | 380 V / 50 Hz |
| Peso bruto | 4.500 kilogramos |
