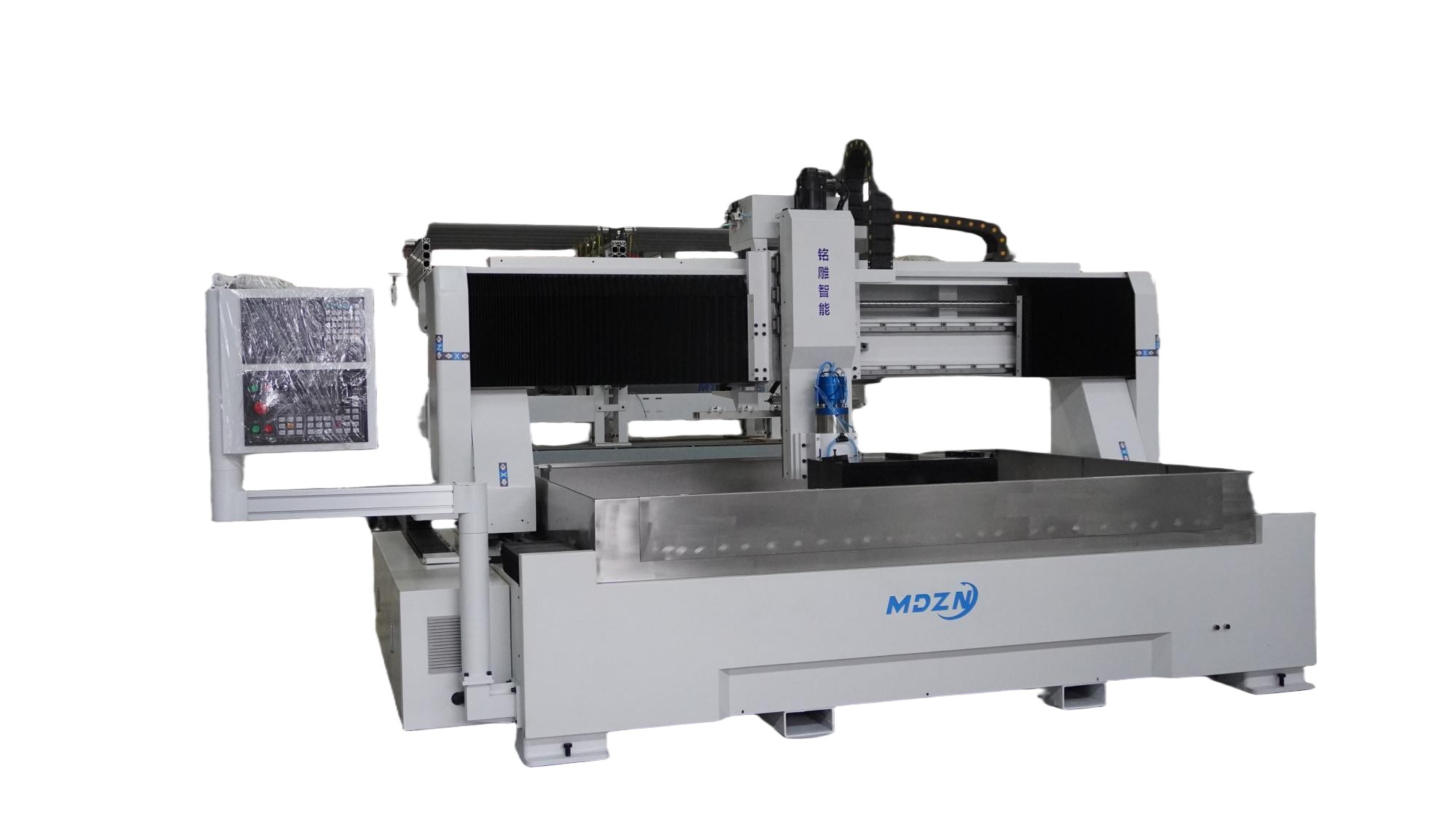

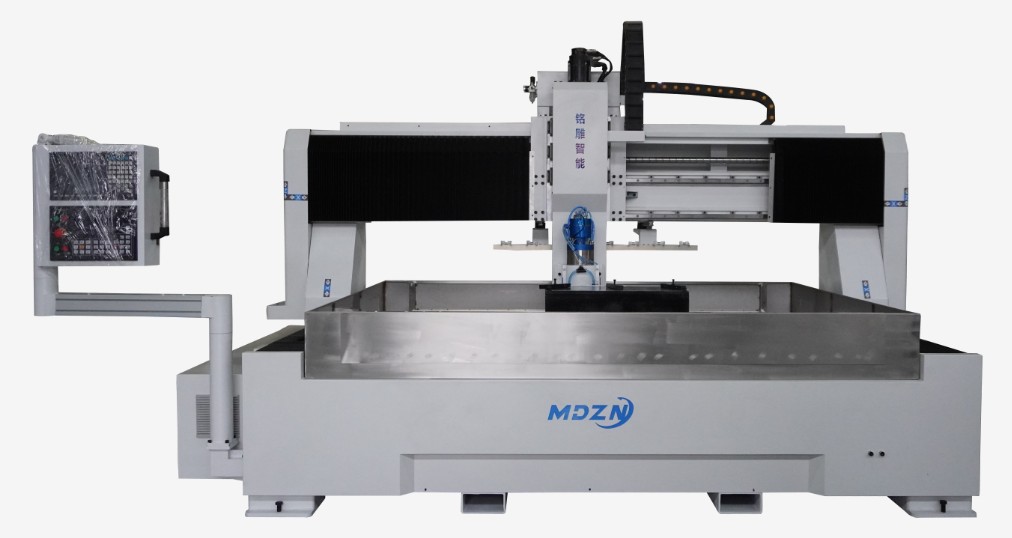

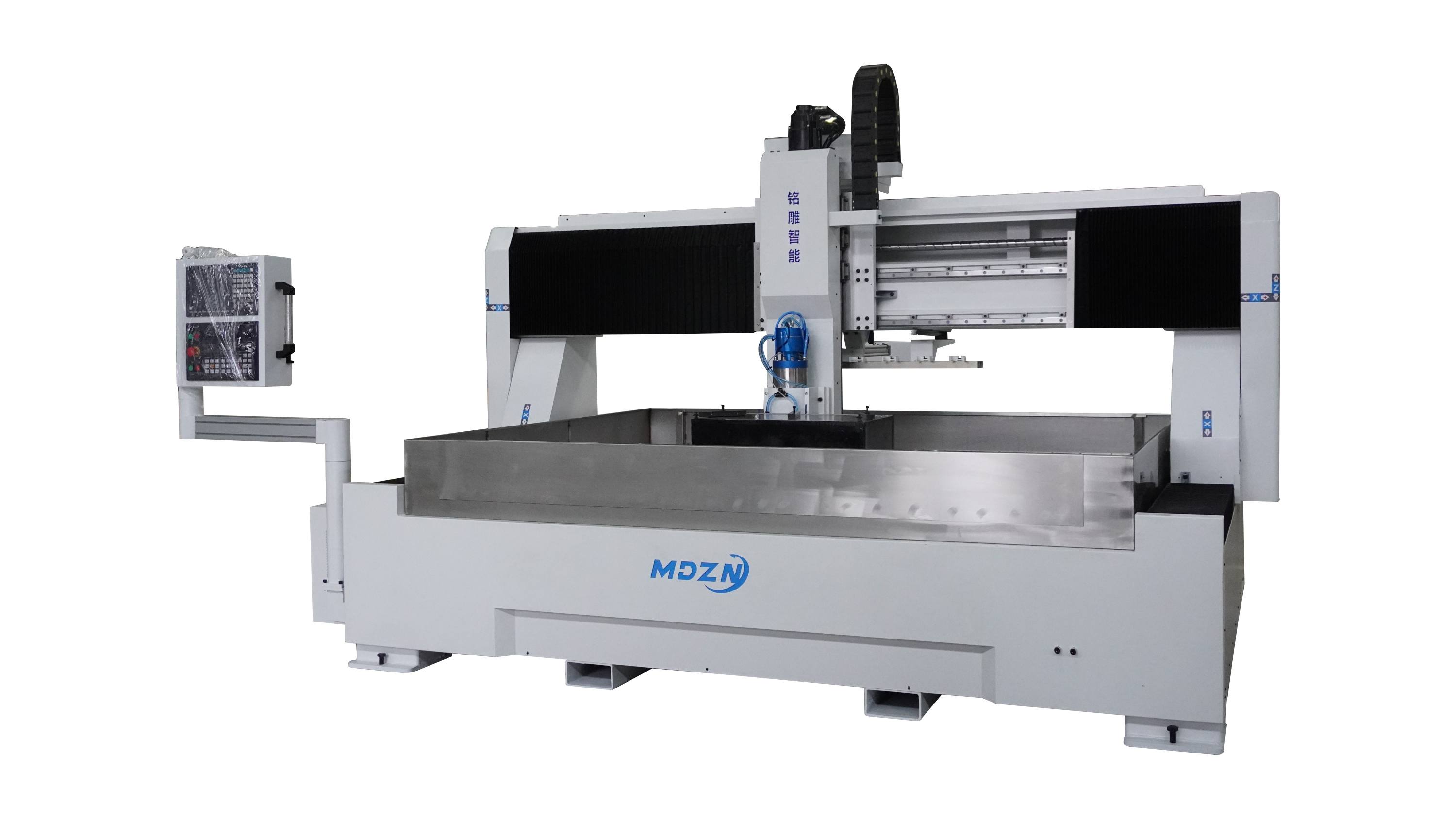

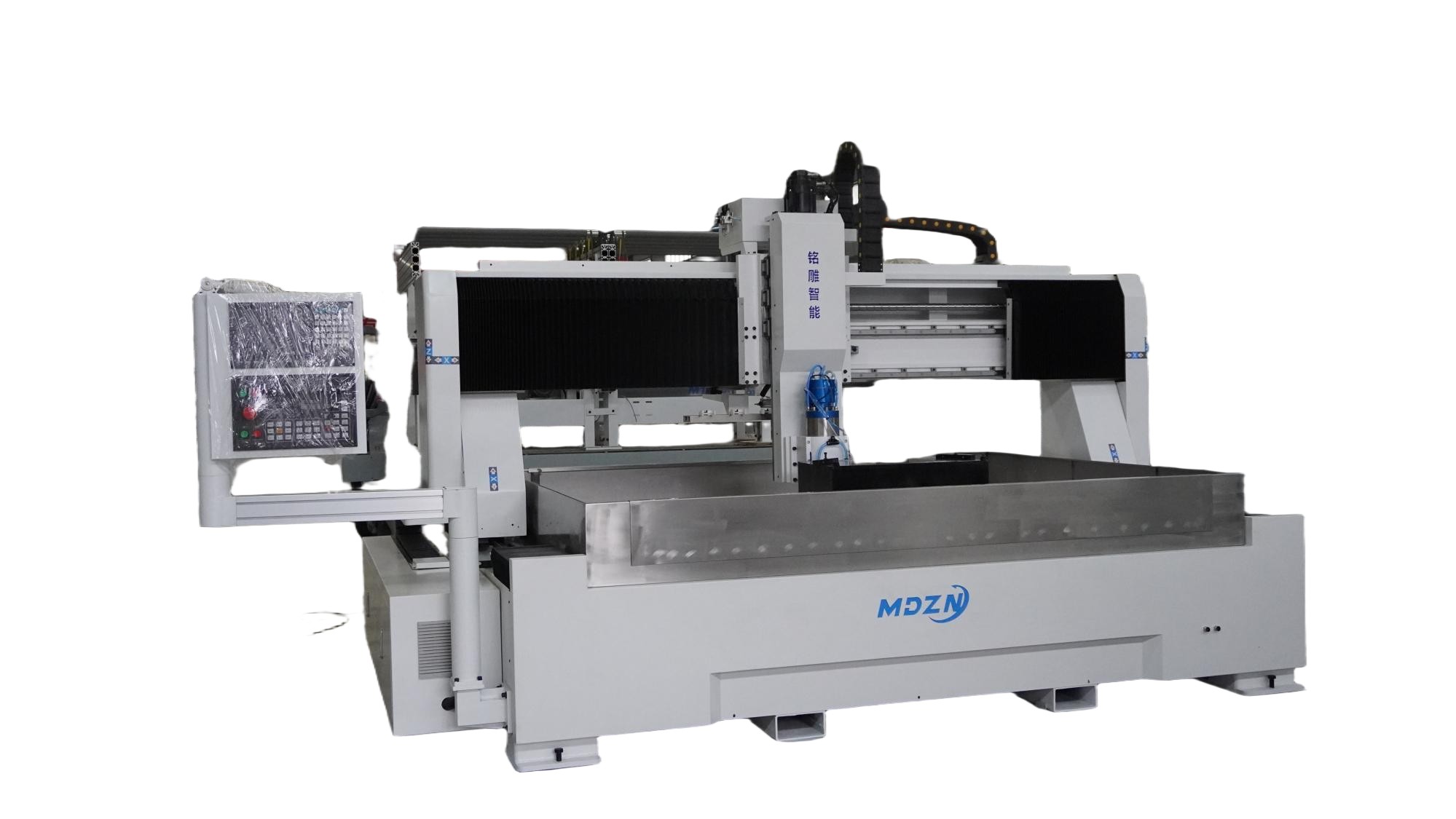

Máquina perfiladora automática de cuatro ejes MD-04
Número de artículo :
MD-04Pedido (cantidad mínima de pedido) :
1Origen del producto :
Nanjing, Jiangsu Province, ChinaPlazo de entrega :
30thPeso :
2500KGMáquina perfiladora de cuatro ejes MD-04 e introducción en vídeo.
Máquina perfiladora de cuatro ejes MD-04 e introducción detallada

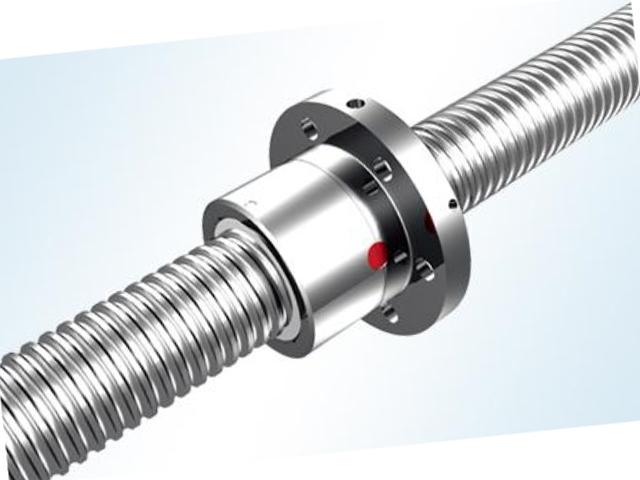

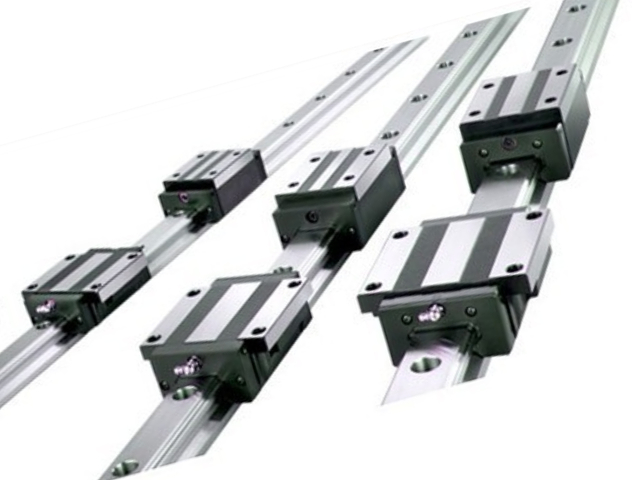

El Máquina perfiladora de cuatro ejes MD-04Presenta un diseño tipo pórtico, equipado con un sistema de transmisión de alta precisión y un potente husillo. Está diseñado para satisfacer las necesidades de mecanizado de diversos materiales duros, como perfiles de aluminio, acero y PVC, incluyendo corte, taladrado, fresado y roscado.

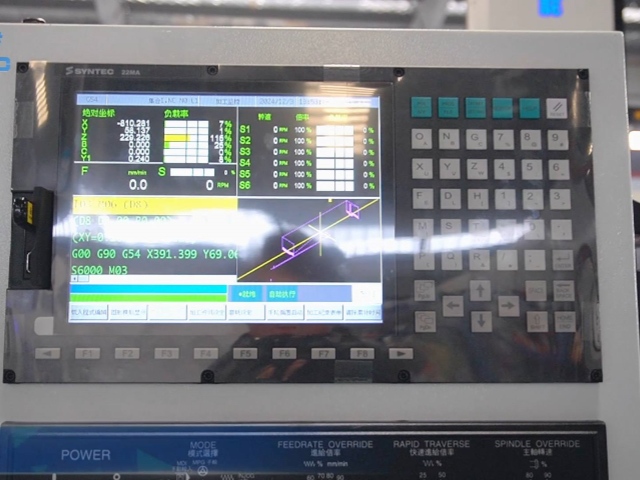

El Máquina perfiladora de cuatro ejes MD-04 Utiliza un panel de control CNC 22MA de nueva generación con una interfaz intuitiva que permite una integración perfecta con CAD/CAM. Dispone de 4 GB de almacenamiento para guardar programas de mecanizado complejos. Además, incorpora una función de protección contra cortes de energía que eleva automáticamente el eje Z en caso de un fallo eléctrico inesperado, evitando así daños a la pieza y a la máquina.

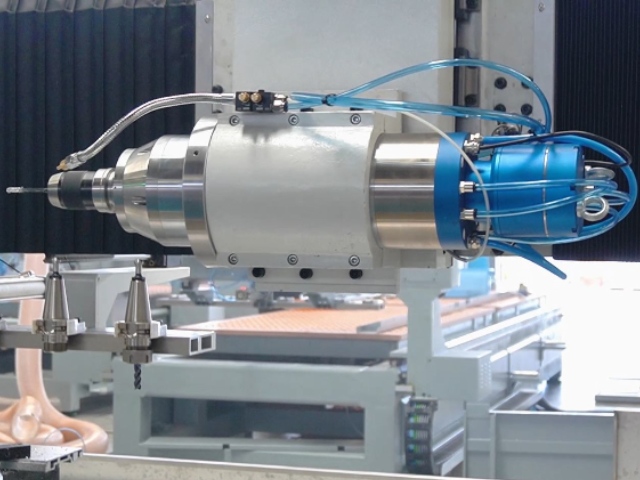

El Máquina perfiladora de cuatro ejes MD-04Utiliza un husillo refrigerado por agua Ronghua de 15 kW con una velocidad máxima de 20 000 rpm. Mediante el control coordinado de tres ejes lineales (X, Y y Z) y un eje rotatorio, permite el mecanizado de ángulos complejos (como agujeros angulares y ranuras irregulares). El eje rotatorio está equipado con una placa indexadora CNC que admite una rotación continua de 90° para satisfacer diversas necesidades de mecanizado y reducir los tiempos de sujeción de la pieza.

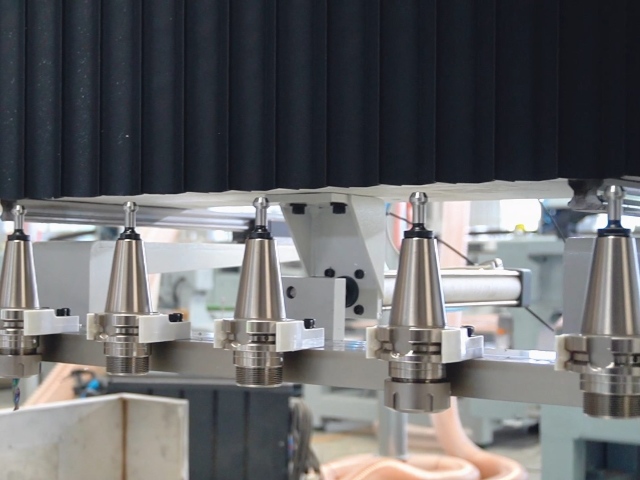

El Máquina perfiladora de cuatro ejes MD-04 Incorpora un cargador de 8 herramientas con portaherramientas BT40, lo que permite un cambio de herramientas inteligente. Al cambiar los tipos y especificaciones de las herramientas, la misma máquina puede realizar diversos procesos de mecanizado, como corte, grabado, taladrado y biselado.

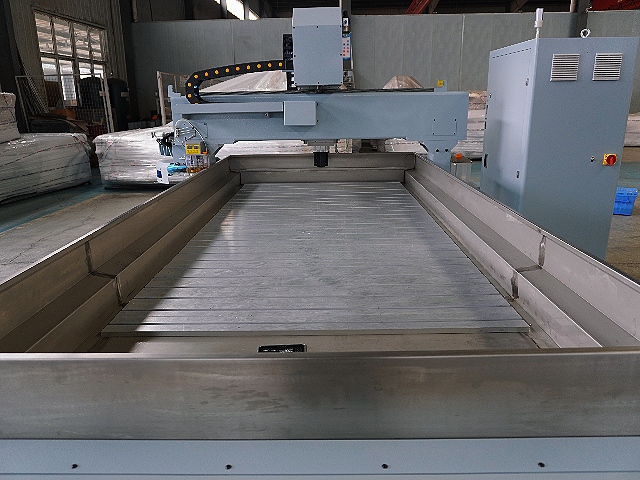

El Máquina perfiladora de cuatro ejes MD-04La bancada está fabricada con una sola pieza de chapa de acero con ranuras en T y un diseño multiranura. Permite un montaje modular, lo que posibilita ampliar la superficie de trabajo según sea necesario. Las ranuras en T se adaptan perfectamente a diversos pernos en T, logrando una precisión de repetibilidad de ±0,02 mm.
Parámetro técnico
| Potencia del husillo | 15 kW*1 |
| Velocidad del husillo | 0-24000 rpm |
| Velocidad máxima en vacío | 80000 mm/min |
| Velocidad de procesamiento efectiva | 0-18000 mm/min |
| Tipo encimera | Ranura en T de hierro fundido |
| Tamaño de la máquina | Aprox. 4200 x 3000 x 1800 mm |
| Voltaje | 380V/50HZ |
| peso bruto | 3000 KG |
imágenes de detalle
El Máquina perfiladora CNC M8-1325 Puede realizar diversas técnicas de procesamiento, como corte, grabado, perforación y biselado. Es compatible con una amplia gama de materiales, desde piedra natural (mármol, granito, piedra azul) y piedra artificial, hasta metales (cobre, aluminio, acero inoxidable), materiales compuestos (paneles compuestos de aluminio, paneles de PVC) y diversos materiales no metálicos (madera, acrílico, plexiglás, etc.).El Máquina perfiladora CNC M8-1325 Cuenta con una bancada de estructura de acero de alta resistencia. Este diseño resiste eficazmente las vibraciones y la deformación durante el procesamiento, lo que garantiza que la máquina se mantenga estable incluso durante un funcionamiento prolongado a alta velocidad.
Detalles
El Máquina perfiladora de tres ejes M2513 Es adecuada para procesos complejos de carpintería, como el corte de paneles de puertas y cuerpos de armarios, así como el corte de diversas láminas de plástico, láminas de aluminio y perfiles de aluminio. La máquina cuenta con un sistema de articulación de tres ejes.ElMáquina perfiladora de tres ejes M2513Incorpora un diseño refrigerado por agua, un sistema de doble refrigeración y tecnología de cambio automático de herramientas. Es ideal para el mecanizado de precisión de diversos materiales como metales (por ejemplo, aluminio, cobre, acero inoxidable), acrílico y piedra. Su estructura móvil tipo pórtico facilita las operaciones de taladrado y fresado.
Detalles
El Máquina perfiladora de cuatro ejes MD-04Está diseñada para cortar, taladrar, fresar y roscar perfiles (como aluminio, acero y PVC). Cuenta con una estructura tipo pórtico, un sistema de transmisión de alta precisión y un potente husillo, lo que permite el mecanizado de precisión de diversos materiales duros como piedra, metal y materiales compuestos. Mediante el control coordinado de tres ejes lineales (X, Y y Z) más un eje rotatorio, logra el mecanizado de ángulos complejos (como agujeros angulares y ranuras irregulares). El eje rotatorio está equipado con una placa indexadora CNC que admite una rotación continua de 90° para satisfacer las necesidades de mecanizado multifacéticas y reducir el número de operaciones de sujeción de la pieza.
Detalles
ElM-1515TTMMáquina perfiladora Puede realizar diversas técnicas de procesamiento, como corte, tallado, perforación y biselado, todo en una sola máquina mediante el cambio de diferentes tipos y tamaños de herramientas de corte. Es compatible con una amplia gama de materiales, desde piedra natural (mármol, granito, piedra azul) y piedra artificial, hasta metales (cobre, aluminio, acero inoxidable), materiales compuestos (paneles compuestos de aluminio, paneles de PVC) y diversos materiales no metálicos (madera, acrílico, plexiglás, etc.).ElM-1515TTMMáquina perfiladoraLa máquina herramienta está soldada sin fisuras a partir de tubos de acero de alta calidad, lo que garantiza una gran estabilidad. Toda la máquina se somete a un mecanizado de precisión y a un tratamiento de templado, lo que da como resultado una máquina robusta con una larga vida útil y sin deformaciones.
Detalles
