Número de artículo :
HD12DPedido (cantidad mínima de pedido) :
1Origen del producto :
Nanjing, Jiangsu Province, ChinaPlazo de entrega :
30thPeso :

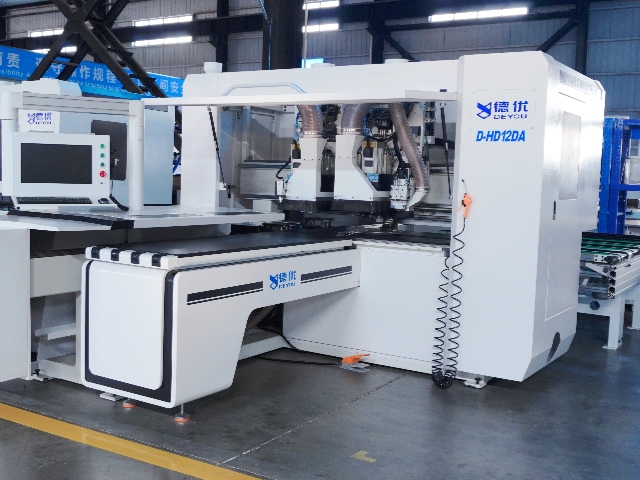

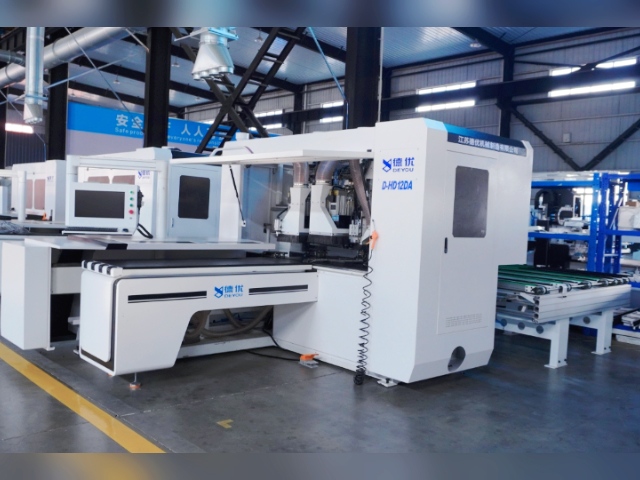

4000KGEl taladro CNC hexagonal HD12DA con cambiador automático de herramientas incluye las siguientes características:
1. El sistema identifica la información de procesamiento mediante el escaneo de códigos de barras, lo que garantiza un funcionamiento inteligente y eficiente.
2. Funcionamiento informático, dibujo CAD, importación CAM; importación directa de formatos de datos abiertos como DXF, MPR y XML, lo que ofrece un funcionamiento cómodo.
3. Gracias a un riel guía largo con doble pinza, el sistema alcanza una velocidad máxima de agarre de 130 m/min. La detección inteligente de la posición de los orificios evita eficazmente la necesidad de cambiar de mano durante la perforación, reduciendo así el tiempo de cambio de mano. El recorrido de la pinza supera los 4,5 metros, lo que permite sujetar y procesar paneles grandes en una sola operación, acortando significativamente el tiempo de perforación para los paneles laterales de armarios de gran tamaño.
4. Equipada con una mesa de trabajo y una placa de presión con flotación neumática, se forma una capa de aire en las superficies superior e inferior del panel durante el procesamiento, lo que mejora la eficiencia de transporte y evita rayones. La perforación se realiza simultáneamente con la placa de presión, lo que garantiza precisión y eficiencia. La posición de instalación única de la bolsa de perforación neumática evita que el panel flote durante la perforación, previniendo el astillado de los bordes y las desviaciones en la posición de los orificios; además, previene eficazmente la acumulación de polvo en la bolsa, lo que puede causar atascos en la broca y afectar la producción.
5. Los modos de procesamiento se pueden seleccionar según la producción y el proceso de fabricación. El modo de avance a retroceso permite procesar la siguiente placa inmediatamente después de terminar la anterior, lo que resulta en un proceso fluido con un tiempo de inactividad mínimo. Este modo permite la producción continua, logrando capacidades de perforación comparables a las de los centros de perforación PTP de doble estación importados. El modo de avance a avance está diseñado principalmente para situaciones que implican numerosas operaciones de perforación vertical de doble cara.
Parámetro técnico
| Taladro vertical | Parte superior: 10 piezas * 2 Parte inferior: 7 piezas + bandeja inferior |
| Taladro horizontal | Dirección X: 2 piezas * 2 Dirección Y: 2 piezas * 2 |
| Velocidad de perforación | 5000 rpm |
| Potencia del husillo | Husillo inferior: 9,0 kW*1 |
| Consumo de gas | 120 L/min |
| Dimensiones de procesamiento | 5160 x 2850 x 2250 mm |
| Potencia total | 26,8 kW |
| presión de aire de trabajo | 0,6MPa |
| Ancho de la tabla | 30-1220 mm |
| Longitud de la tabla | 200-3000 mm |
| Espesor de la placa | 10-60 mm |
| Voltaje | 380V/50HZ |
| peso bruto | 4000 KG |
imágenes de detalle
El Taladro CNC hexagonal HD12DAD con estación de trabajo dobleUtiliza un sistema de procesamiento paralelo de doble estación, duplicando la eficiencia: la máquina cuenta con dos mesas de trabajo que operan de forma independiente, lo que permite procesar placas pequeñas por separado, mientras que las placas grandes se procesan juntas. Esto significa que se pueden procesar simultáneamente dos placas con procesos diferentes, o bien, la tarea de procesamiento de una placa grande se puede dividir entre dos estaciones de trabajo para que se complete de forma colaborativa, aumentando la eficiencia general del procesamiento en más de un 30 %.
Detalles

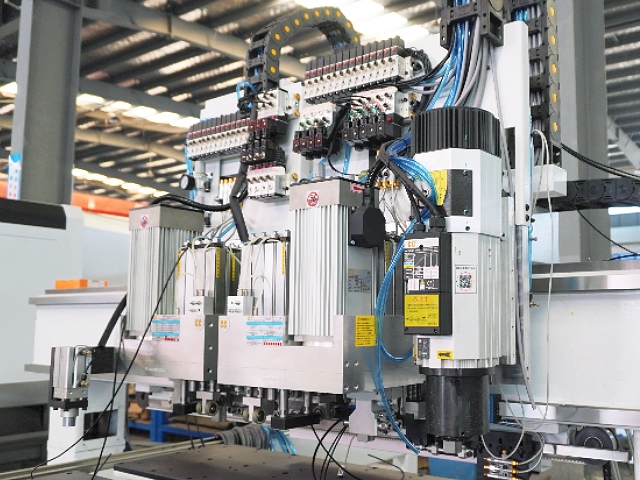

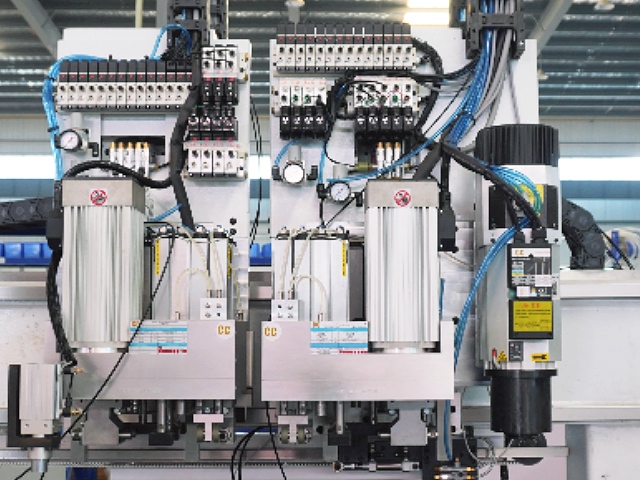

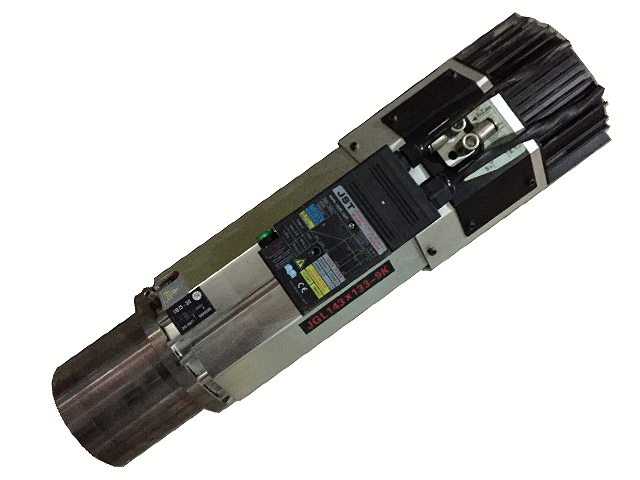

El Taladro CNC hexagonal HD12DA con cambiador automático de herramientasCuenta con dos taladros superiores y un husillo cambiador de herramientas de 9 kW, equipado con un cargador de seis herramientas en línea recta. También incluye un taladro inferior, lo que permite el uso simultáneo de dos husillos de baja potencia. Esto posibilita el taladrado y fresado de todas las caras y superficies superior e inferior de una pieza en una sola operación. El Taladro CNC hexagonal HD12DA con cambiador automático de herramientasSu cargador de seis herramientas y su husillo de fresado independiente pueden funcionar de forma síncrona o secuencial, completando diseños complejos de agujeros y ranuras en una sola operación.
Detalles
El Taladro CNC hexagonal HD12D con doble bolsa de diamanteAlcanza la eficiencia de un centro de mecanizado PTP de doble estación. Puede ser operado por un solo operario con una carga de trabajo reducida y se integra directamente con diversos programas de división de pedidos. Se utiliza principalmente para el taladrado vertical y horizontal (agujeros para bisagras, agujeros pasantes, agujeros semipasantes, etc.) en diversos tipos de paneles de madera de ingeniería, eliminando la necesidad de voltear la placa y completando el taladrado de seis caras en una sola pasada. Con un husillo pequeño, también permite realizar ranurado, conformado y otras operaciones de mecanizado.
Detalles

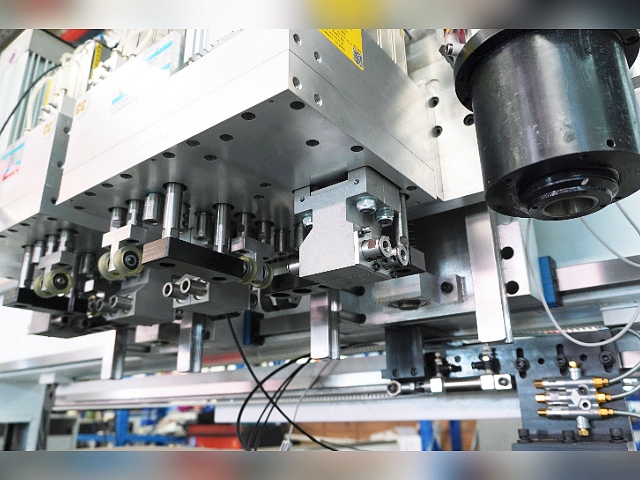

El Taladro hexagonal CNC HD12 Utiliza seis brocas, una en la parte superior y otra en la inferior. Mediante un avanzado sistema CNC y posicionamiento mecánico, la broca superior perfora agujeros y ranuras verticales en la superficie superior de la chapa metálica, mientras que la broca inferior realiza el mecanizado correspondiente en la superficie inferior. Simultáneamente, los brazos de perforación horizontales a ambos lados (integrados en el sistema de brocas) trabajan conjuntamente para perforar con precisión agujeros horizontales en los cuatro lados. Esto permite mecanizar todos los agujeros de la chapa metálica con una sola sujeción y posicionamiento, logrando así un mecanizado integral.
Detalles
