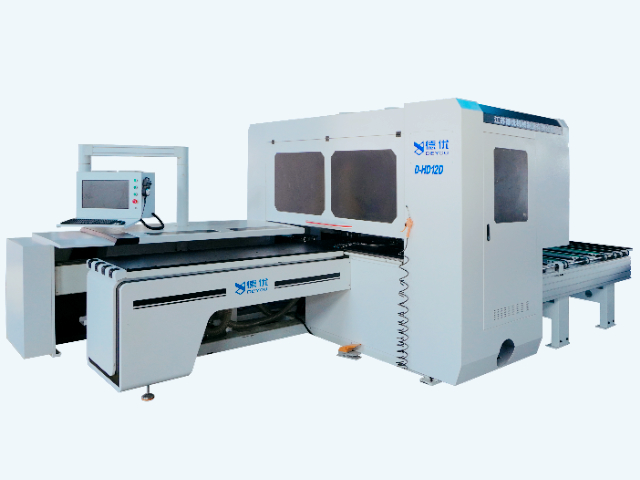

El Taladro CNC hexagonal HD12D con doble bolsa de diamanteAlcanza la eficiencia de un centro de mecanizado PTP de doble estación. Puede ser operado por un solo operario con una carga de trabajo reducida y se integra directamente con diversos programas de división de pedidos. Se utiliza principalmente para el taladrado vertical y horizontal (agujeros para bisagras, agujeros pasantes, agujeros semipasantes, etc.) en diversos tipos de paneles de madera de ingeniería, eliminando la necesidad de voltear la placa y completando el taladrado de seis caras en una sola pasada. Con un husillo pequeño, también permite realizar ranurado, conformado y otras operaciones de mecanizado.
Número de artículo :
HD12DPedido (cantidad mínima de pedido) :
1Origen del producto :
Nanjing, Jiangsu Province, ChinaPeso :
4000KGTaladro CNC hexagonal HD12D con doble bolsa de diamante e introducción detallada.
● El Taladro CNC hexagonal HD12D con doble bolsa de diamanteEmplea un diseño de "dos bolsas de perforación superiores y una inferior". Una de las bolsas está dedicada al mecanizado de orificios estándar del sistema (como orificios para conectores y bisagras), mientras que la otra puede equiparse con un husillo de alta velocidad o herramientas especiales para fresar ranuras (como ranuras para piezas ocultas), dar forma e incluso realizar algunas operaciones de grabado sencillas.
● Durante las tareas de mecanizado, las dos bolsas de perforación superiores pueden trabajar en conjunto como una "línea de montaje". Una vez que la primera bolsa de perforación ha perforado la chapa metálica, esta puede pasar inmediatamente al área de trabajo de la segunda bolsa para realizar operaciones posteriores de fresado o ranurado sin detener la máquina. Este modo de mecanizado en paralelo reduce significativamente el tiempo de mecanizado.
● Simultáneamente, una sola broca en la parte inferior completa todos los orificios y ranuras en la superficie inferior de la chapa metálica, mientras que los brazos de perforación horizontales a ambos lados perforan con precisión los orificios en los cuatro lados. Esto permite posicionar la chapa metálica en una sola operación, completando todo el mecanizado en los seis lados.
Parámetro técnico
| Taladro vertical | Parte superior: 10 piezas * 2 Parte inferior: 7 piezas + bandeja inferior |
| Taladro horizontal | Dirección X: 2 piezas * 2 Dirección Y: 2 piezas * 2 |
| Velocidad de perforación | 5000 rpm |
| Potencia del husillo | Husillo inferior: 3,5 kW*2 |
| Consumo de gas | 120 L/min |
| Dimensiones de procesamiento | 5160 x 2850 x 2250 mm |
| Potencia total | 26,8 kW |
| presión de aire de trabajo | 0,6MPa |
| Ancho de la tabla | 30-1220 mm |
| Longitud de la tabla | 200-3000 mm |
| Espesor de la placa | 10-60 mm |
| Voltaje | 380V/50HZ |
| peso bruto | 4000 KG |

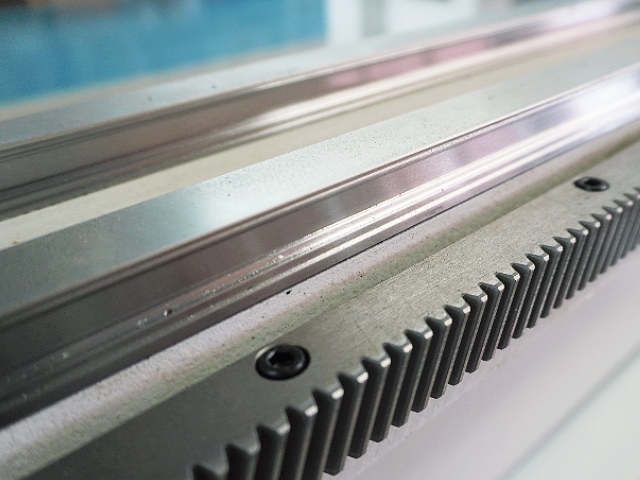

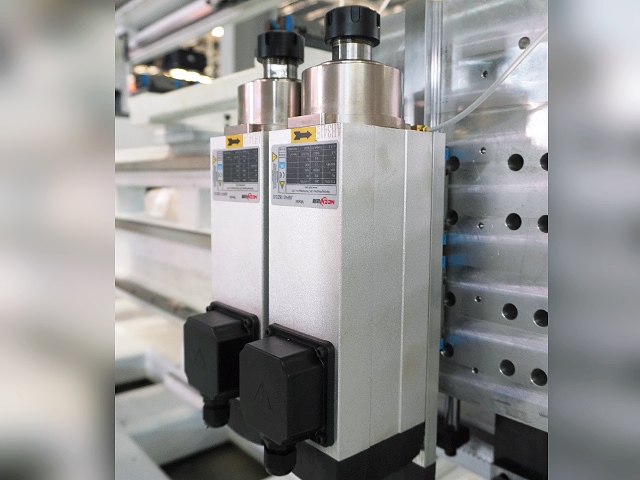

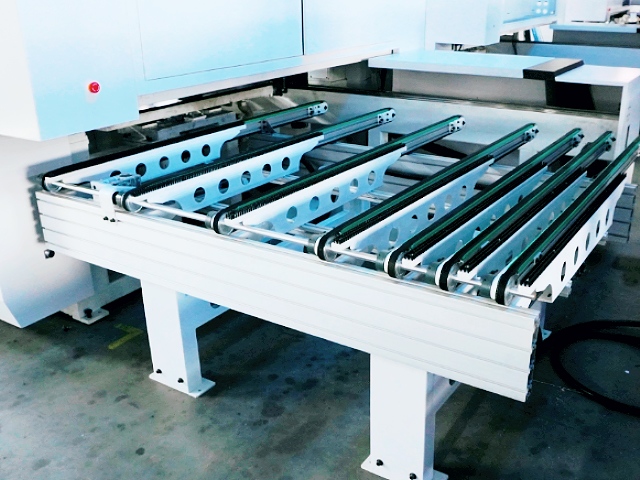

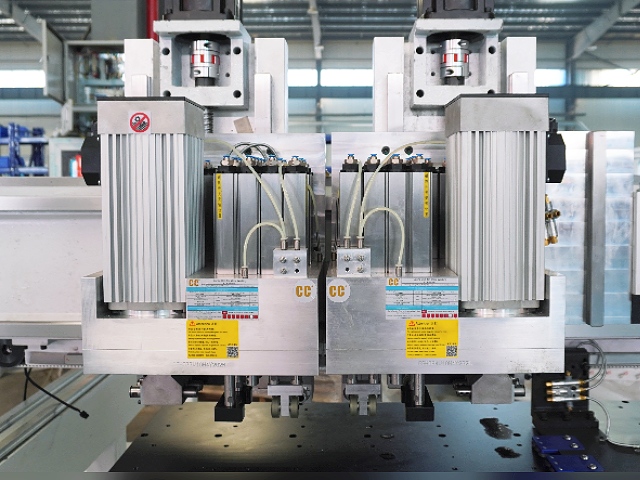

imágenes de detalle
El Taladro CNC hexagonal HD12DAD con estación de trabajo dobleUtiliza un sistema de procesamiento paralelo de doble estación, duplicando la eficiencia: la máquina cuenta con dos mesas de trabajo que operan de forma independiente, lo que permite procesar placas pequeñas por separado, mientras que las placas grandes se procesan juntas. Esto significa que se pueden procesar simultáneamente dos placas con procesos diferentes, o bien, la tarea de procesamiento de una placa grande se puede dividir entre dos estaciones de trabajo para que se complete de forma colaborativa, aumentando la eficiencia general del procesamiento en más de un 30 %.
Detalles
El Taladro CNC hexagonal HD12DA con cambiador automático de herramientasCuenta con dos taladros superiores y un husillo cambiador de herramientas de 9 kW, equipado con un cargador de seis herramientas en línea recta. También incluye un taladro inferior, lo que permite el uso simultáneo de dos husillos de baja potencia. Esto posibilita el taladrado y fresado de todas las caras y superficies superior e inferior de una pieza en una sola operación. El Taladro CNC hexagonal HD12DA con cambiador automático de herramientasSu cargador de seis herramientas y su husillo de fresado independiente pueden funcionar de forma síncrona o secuencial, completando diseños complejos de agujeros y ranuras en una sola operación.
Detalles

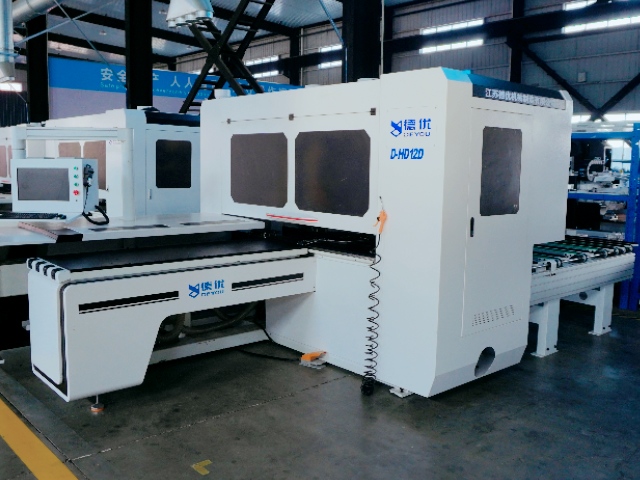

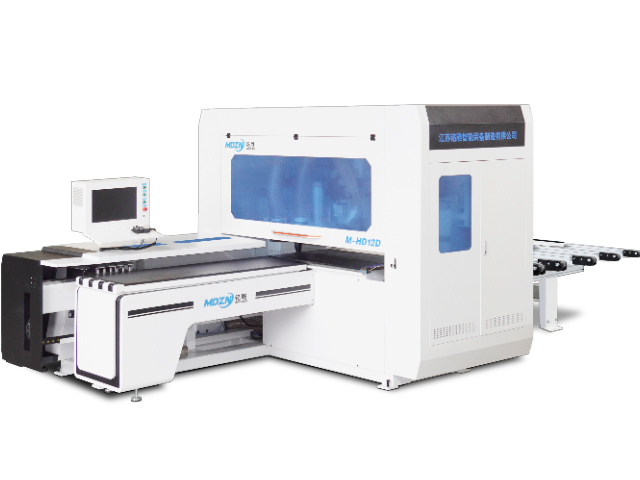

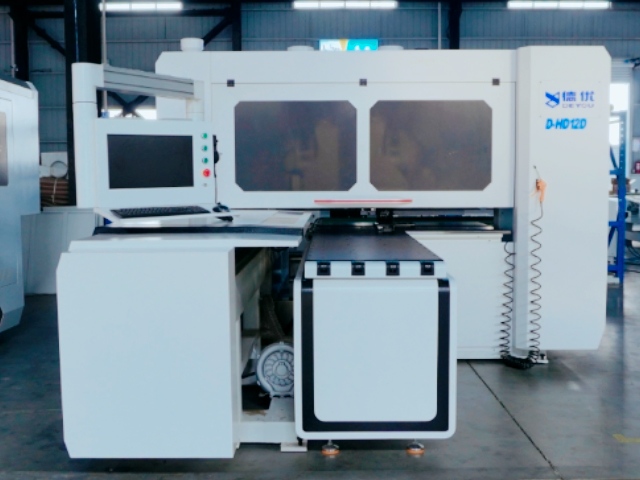

El Taladro CNC hexagonal HD12D con doble bolsa de diamanteAlcanza la eficiencia de un centro de mecanizado PTP de doble estación. Puede ser operado por un solo operario con una carga de trabajo reducida y se integra directamente con diversos programas de división de pedidos. Se utiliza principalmente para el taladrado vertical y horizontal (agujeros para bisagras, agujeros pasantes, agujeros semipasantes, etc.) en diversos tipos de paneles de madera de ingeniería, eliminando la necesidad de voltear la placa y completando el taladrado de seis caras en una sola pasada. Con un husillo pequeño, también permite realizar ranurado, conformado y otras operaciones de mecanizado.
Detalles
El Taladro hexagonal CNC HD12 Utiliza seis brocas, una en la parte superior y otra en la inferior. Mediante un avanzado sistema CNC y posicionamiento mecánico, la broca superior perfora agujeros y ranuras verticales en la superficie superior de la chapa metálica, mientras que la broca inferior realiza el mecanizado correspondiente en la superficie inferior. Simultáneamente, los brazos de perforación horizontales a ambos lados (integrados en el sistema de brocas) trabajan conjuntamente para perforar con precisión agujeros horizontales en los cuatro lados. Esto permite mecanizar todos los agujeros de la chapa metálica con una sola sujeción y posicionamiento, logrando así un mecanizado integral.
Detalles
